主要用途：

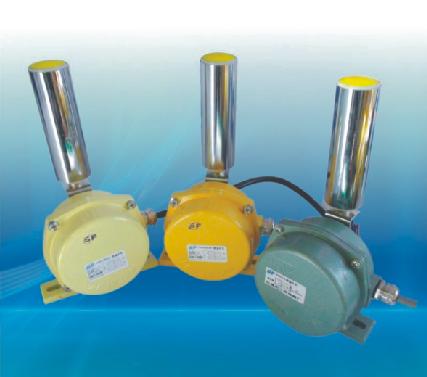

本系列跑偏開關通過檢測膠帶機的跑偏狀態發出信號，實現膠帶機的自動報警和停機。是一種保護裝置。

一、型號及含義：

型號    作用力    接點數量    開關動作角度    重量
kg    防護
等級
        常開    常閉    一級    二級    極限角
HFKPT-I-12-30
20~70N    2    2    12°    30°    75°    3    IP65
HFKPT -I-10-45    20~70N    2    2    10°    45°    75°    3    IP65
HFKPT -I-20-35    20~70N    2    2    20°    35°    75°    3    IP65

二、主要技術指標

1. 接點容量：≤AC380V ≤3A
2. 絕緣電壓：AC1000V 歷時一分鐘
3. 使用壽命：開關可靠動作10 萬次
四、工作原理
HFKPTI-12-30-I系列兩級跑偏開關的工作過程是輸送機膠帶跑偏時，膠帶觸碰開關立輥，當立
輥偏轉至Ⅰ級動作角度時，Ⅰ級開關動作，并輸出信號報警。如膠帶繼續跑偏使開關的立
輥達到Ⅱ級動作角度時，Ⅱ級開關發出停機信號，如將其接至控制線路中即可實現自動停
機。

五、安裝與接線

（一）安裝方法
1．跑偏開關應裝在膠帶兩側，其位置應使立輥與膠帶帶邊平面垂直，且應保證帶邊位于
立輥高度的1／4—1／3處為宜。
2．立輥與膠帶邊距離一般應在膠帶自然跑偏量加50～100mm為宜。3．跑偏開關成對安裝在頭、尾、中間三個位置一般長度為100 米的膠帶安裝三對為宜。
4．將安裝支架用電焊或螺栓固定在膠帶機的機架上后，用螺栓將跑偏開關緊固在安裝支
架上即可。
