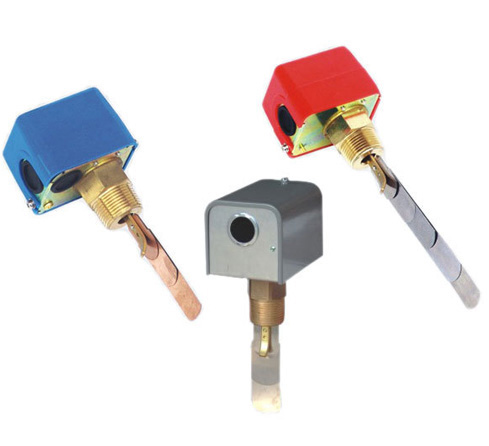

一、產品簡介

    水流開關又稱流量開關 是用于電熱水器、太陽能熱水器、空調器以及其他水系統的水循環控制、進出水控制、水加熱控制、水泵開關控制、電磁閥通斷控制或出水?dāng)嚯?、出水通電控制等過程，當達到一定流量后將水流轉換為開關式電信號的傳感器件。
        水流開關由磁芯、復位彈簧、鍛銅或聚碳外殼和傳感器組成。外殼為H58鍛銅或聚碳制造，磁芯采用釹鐵硼永磁材料，傳感器磁控開關則為進口中功率元件。進水端與出水端接口均為G1/2″標準管螺紋。

二、工作原理

        當管路中的水流量大于0.75L/min流量時，磁芯在水流作用下產生位移并帶動磁源產生磁控作用使傳感器輸出“1”開關信號,該信號輸入到設備控制系統，經功率擴放大后實現以水流量控制的目的。當管路中的水流量小于0.75L/min流量后，磁芯在復位彈簧推力作用下帶動磁源回位，使傳感器輸出 “0”開關信號,停止系統的工作。流量開關具有靈敏度高、耐久性強等優點。

三、技術參數

◇外觀尺寸：長X直徑=62mmXΦ22mm   ◇適宜環境溫度：≥1℃
◇適宜工作溫度： ≤100℃                       ◇最小啟動流量 ：≥0.75L/min
◇最大通過流量 ：≤5L/min                      ◇額定工作壓力： ≤0.65Mpa
◇殼體最大承壓 ：≤1.5Mpa
◇信號輸出負載 ：DC24V/1A、AC36V/1A或AC220V/0.1A適應范圍與條件：
  （1）環境溫度不低于0℃。不可敲打殼體。遠離磁性物體。
  （2）信號的輸出是開關量，因此控制對象的連接方式必須也是開關控制關系。
  （3）控制對象的功率不得大于信號負載能力。
  （4）本器件是水介質控制器件，不可用于其他介質控制。

四、配件

（一）開合延遲開關繼電器(SFR-1)；     作轉接負載用途；
確認流動訊號之效果;                   延遲時間ON及OFF各0.5秒 ；
 （二）空轉保護控制器(PID-201)；         雙可調計時組合；
 　　    空轉時停機等待自動復歸啟動； 強制起動時間0-30秒；
 　　    等候時間0-60分；　　　 　　　使用電壓220VAC；

五、產品特點

（一）低流速(量)動作　　　　　 （二）結構簡單，動作接觸面小
（三）低含量雜物水流也可適用     （四）特殊雜物阻塞時可在線清除
六、產品應用
電動送引動或同步起動；                    熱水器電源接通
循環水送檢控(例空調冷卻水塔)；     除冰水送檢控
電動(深井) 液位保護；                         其它電動功能機同步起動
