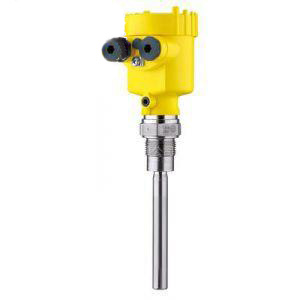

一、產品簡介

電容物位限位開關是一種新型的物位儀表。由于采用了“一鍵標定”技術，解決了長期以來電容物位限位開關在使用中標定繁瑣的難題。電容開關可對塊狀、顆粒狀、粉末狀及液態物料料倉的料位及液位進行控制或上、下限位報警，適用于高溫、高壓、強腐蝕、多粉塵、超細顆粒的惡劣環境；在冶金、石油、化工、輕工、煤炭、水泥、糧食等行業中應用廣泛。

二、工作原理

SP系列電容物位開關是利用物位開關的探頭(感應極)與桶壁（接地電極）作為電容器的兩個極板，當電容器的兩個極板間的介質發生變化時，其電容值也會發生變化，物位開關獨特的分析處理單元檢測這一變化的大小，當這一變化值達到開關的設定值時，即轉換成開關信號輸出，供控制使用，從而反映出被測介質或物料界面的高低。

三、技術參數

●工作電源：220VAC/105VAC、 24VAC/24VDC
●觸電容量：250VAC/10A、DC30V/10A，SPDT
●環境溫度：-25℃-70℃
●儀表工作環境溫度：-25～45℃
●工作靈敏度：2～10p（即當探極從未被物料掩埋到部份被掩埋所引起的環境電容增加量≥2～10p時，繼電器吸合。）
●介質溫度：標準型-25℃-80℃  高溫型可達200℃  超高溫型最高可達1000℃
●輸出方式：繼電器觸點，一組常開常閉觸頭。（觸點容量AC250V，0.3A；DC28V，0.5A；電阻負載）
●防護等級：IP65
●延    時：0-10S可調
●功    率：4.5VA
●回差：1～3p（即料（液）面上升引至繼電器吸合后，當料（液）面下降時，繼電器并不立刻釋放，要降至從吸合處起，環境電容減少約1～3p距離時，繼電器才釋放，有效地避免了繼電器在臨界處頻繁吸、放）
●介質壓力：壓力型：≤3MPa（其余型號為常壓）
●靈敏度選擇：用撥號器，分0～9共十檔人工撥號式選擇動作靈敏度。每換一檔靈敏度相差約±0.4～1.6P不等，檔號小,靈敏度高,檔號大。靈敏度低。出廠時置于常用的"3"檔,無特殊要求,不必換檔。
