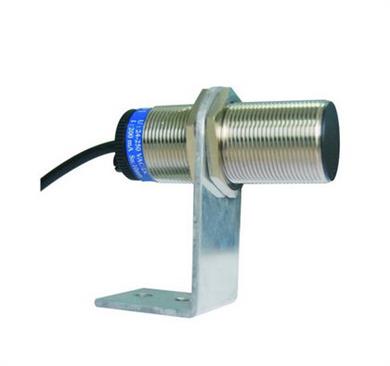

DS-III型速度開關結合了西門子傳感器的先進技術和國內速度傳感器的實際應用開發而成(又名速度傳感器、低速開關、速度開關、打滑開關)。本產品主要用于皮帶輸送機、提升機、螺旋輸送機、給料機、卸料閥、研磨機、破碎機、泵、離心干火機、攪拌機和除塵器等轉動設備，對皮帶打滑、皮帶斷裂、卡轉、慢轉、轉動軸剪切和過載、傳動鏈(帶)脫落等機械故障能及時處理，起到保護設備減少損失的作用。

工作原理

DS-III型速度開關安裝在被傳動軸旁，被傳動軸裝有檢測片(參見安裝示意圖)。當電動機運轉時，通過傳動裝置驅使被傳動軸轉動，被傳動軸上的檢測片也隨之轉動。速度開關接收到檢測片的均勻間隔脈沖信號，此時速度開關為閉合狀態，通過串接中間繼電器的自保觸頭使交流接觸器吸合(參見電氣接線圖)交流接觸器主觸頭閉合使電機轉動。當設備發生卡轉，堵轉、皮帶打滑、傳動帶脫落故障時，被傳動軸將慢轉或停轉，此時檢測片也隨之慢轉或停轉，DS-III型速度開關將接收不到檢測片的均勻間隔脈沖信號。在工藝指定時間內(3~17秒)未接收到轉動信號，速度開關將由閉合狀態轉為斷開，中間繼電器也斷開，交流接觸器斷開，在3~17秒內及時停機，可靠的保護設備(此產品接收檢測片轉動信號與電機大小無關)。
DS-III型速度開關不同于接近開關主要區別在于內部裝有延時電路，他可根據被動軸不同的轉速調整內部延時來達到保護設備的卡轉、堵轉、超載慢轉、打滑、轉動鏈（帶）脫落，轉動軸斷裂等故障的目的。速度開關安裝在被動軸上，它是通過裝在被傳動軸上的檢測片，利用電磁感應的原理給速度開關均勻的脈沖信號，設備被動軸轉動一圈要給速度開關兩個脈沖信號，速度開關在單位時間里接收不到檢測片發出的脈沖信號，速度開關則判定設備已出現卡轉、堵轉、超載慢轉、打滑、轉動鏈（帶）脫落，轉動軸斷裂等故障，此時速度開關由閉合狀態變?yōu)閿嚅_狀態，而串接的中間繼電器線圈也同時失電，繼電器的觸點出由常閉變?yōu)槌ｉ_，從而發出報警信號或與電機聯鎖直接停機，達到保護設備的目的。

特點

◆ 非接觸，無運動部件、無磨損、安全壽命長、維護費用低、適用于環境惡劣的現場。
◆ 一體化結構，免設置、調試，安裝簡單。
◆ 體積小、重量輕、壽命長
◆ 具有負載短路保護功能——誤將速度開關直接接電源不會損壞速度開關。(不能超過1分鐘)
◆ 輸出信號既可與現場設備聯鎖使用，也可送達DCS控制系統
◆ 配有狀態指示燈。設備正常運行時，指示燈“閃爍”；停機時，指示燈“常亮”。
◆ 跳脫時間可調3-17S

技術參數

安裝說明

所有的傳動裝置，如螺旋輸送機、提升機、皮帶輸送機、拉鏈機、破碎機等都應在其被傳動軸處(機器尾端)進行安裝。
注意：安裝示意圖中旋轉速度監測儀的安裝位置視具體情況而定，不必拘泥于此圖，在不影響正常工作的前提下只要滿足“單位時間內給探頭間隔均勻的脈沖信號”這個條件即可。

機械安裝工序：

l、拆下端蓋，在端蓋中心鉆≥Φ12孔，在端蓋下部鉆Φ5.l孔、攻絲M6(與速度開關支架兩孔相配套加工)后用螺絲固定端蓋與支架
2、在軸頭上鉆Φ5.1孔，攻絲M6、深10~15mm
3、旋緊雙頭螺桿
4、裝端蓋
5、裝檢測片，H1≥20mm并用螺母固定
6、安裝旋轉探測儀、調整H2=4mm
有些機器的被傳動軸較長，伸出端蓋以外，針對此類情況只需將檢測片制作成匝形固定在軸頭上即可(請注意檢測片的平面與旋轉速度監測儀的探頭平面保持平行。如安裝在金屬底座上，為防止磁性材料強干擾造成設備無法啟動，請?zhí)貏e注意H1的距離)。
電器接線：DS-III型速度開關和中間繼電器串聯使用（參見電氣接線圖）。中間繼電器線圈耐壓220V。
檢測片：材料普通鐵皮、葉片數量為2葉、檢測片尺寸100×10×2mm。

注意事項

1、如安裝在金屬底座上，為防止磁性材料強干擾造成設備無法啟動，請?zhí)貏e注意H1的距離。
2、安裝距離在4mm左右，防止外部原因造成H2變動。
3、配備的中間繼電器和DS-III型速度開關串接。中間繼電器二副常開觸點并聯，增大電流容量。
4、副轉動軸較慢時可把跳脫時間調長即可。
5、嚴禁未接繼電器直接串接220V電源，如因直接串接220V電源造成本產品損壞屬“人為損壞”，不在免費保修范圍內。
6、露天安裝DS-III型產品盡可能安裝防雨罩，可延長本產品使用壽命。
7、請務必使用本公司提供的繼電器，如擅自改變繼電器型號，因此造成的后果自負。
選配件說明
標配：Φ6雙頭螺桿、并帽螺絲、墊片、檢測片、安裝支架、繼電器（含底座）。

訂貨需知

為了方便您快速、準確的選購所需產品，請在購買前提供具體的設備類型、具體轉速、安裝結構、是否選配繼電器等參數，我們將為您推薦合適的產品。
本公司另可提供DC24V二線或三線（不用中間繼電器直送中控）的產品，采購時請詳細說明。
