產品概述

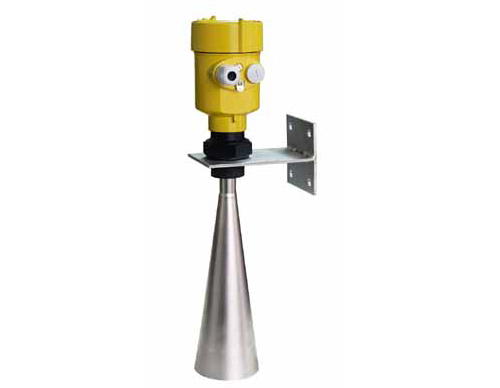

TK-904傳感器是26GTK-904高頻雷達式物位測量?jī)x表，測量最大距離可達70米。天線被進一步優化處理，新型的快速的微處理器可以進行更高速率的信號分析處理，使得儀表可以用于：反應釜或固體料倉非常復雜的測量條件。

大量程固體料位計（高頻雷達物位計）原理

 雷達物位天線發射較窄的微波脈沖，經天線向下傳輸，微波接觸到被測介質表面后被反射回來，再次被天線系統接收并將其傳輸給電子線路部分自動轉換成物位信號（因?yàn)槲⒉▊鞑ニ俣葮O快，電磁波到達目標并經反射返回接收器這一來回所用的時間幾乎是瞬間的）。

大量程固體料位計（高頻雷達物位計）應用

應    用： 固體料、 過程容器或強粉塵、易結晶、 結露場合
測量范圍： 70米
過程連接： 螺紋、法蘭
介質溫度： -40～250℃
過程壓力： -0.1～4.0MPa
精    度： ±15mm
頻率范圍： 26GHz
防爆等級： Exib ⅡCT6 Gb
防護等級： IP67
信號輸出： 4...20mA/HART(兩線/四線) RS485/Modbus

大量程固體料位計（高頻雷達物位計）特點

 雷達物位計采用了高達26GHz的發射頻率，因而具有以下特點：
①非接觸雷達，無磨損，無污染
②天線尺寸小，便于安裝
③波長更短，對在傾斜的固體表面有更好的反射
④測量盲區更小，對于小罐測量也會取得良好的效果
⑤波束角小，能量集中，增強了回波能力的同時，又有利于避開干擾物
⑥幾乎不受腐蝕、泡沫影響
⑦幾乎不受大氣中水蒸氣、溫度和壓力變化影響
⑧嚴重粉塵環境不會影響電磁波工作
⑨高信噪比，即使在波動的情況下也能獲得更優的性能
⑩高頻率，是測量固體和低介電常數介質的選擇
TK-904大量程固體料位計（高頻雷達物位計）安裝

 安裝前的準備

請注意以下事項，以確保儀表能正確安裝：
①請預留足夠的安裝空間。
②請避免強烈震動的安裝場合。
