采用模塊化秤臺結構，配以高精度稱重傳感器和高靈敏度、高分辨率動態稱重顯示控制器構成稱重系統。具有結構簡單、安裝方便、稱量準確、迅速穩定可靠、讀數直觀等特點?？蛇x配打印機、大屏幕、計算機等組成稱量數據管理系統。
廣泛適用于煤炭、冶金、礦山等行業進出物資的動態計量。

二、主要技術參數及功能

 1．1主要性能指標：
1.計量范圍：節重小于15噸的標準軌距兩軸貨車計量。
2.計量方式：動態聯掛，雙向全自動動態同步整車計量。
3.計量車速：1-6km/h。
4．計量精度：符合國家JJG234-90《動態稱量軌道衡檢定規程》的規定。
5.系統自檢：零點自動跟蹤，數據可遠距離傳輸。
6.操作方式：全鍵盤系統操作，計量時可無人操作，也可人工值班操作。
7.傳輸方式：具有數據遠距離傳輸功能，帶有RS232串口、RS485串口等，可網傳數據。
8.線路要求：直線段長度大于40米
9.功率消耗：AC220V±15％，50HZ，小于500W
10.適應環境溫度、濕度條件：
工作條件 室外設備 室內設備
環境溫度 -50℃---+70℃ -10℃---+40℃
相對濕度 ≤95℅ ≤85℅
2.2 主要功能
 顯示：6位LED顯示，字符高0.5，可顯示日期和重量數據
 鍵盤：輕觸式薄膜開關，人機對話進行參數設置
 接口：RS232、RS422、20mA電流環
 數據存貯車號和皮重，100個貨號，512組數據記錄
2.3 工作環境條件
 溫度： 0°C~+40°C   濕度： < 90%RH
2.4 工作電源
 200VAC  -15%~+10%     50H2 ±2%

三、系統組成和工作原理

1.  系統組成

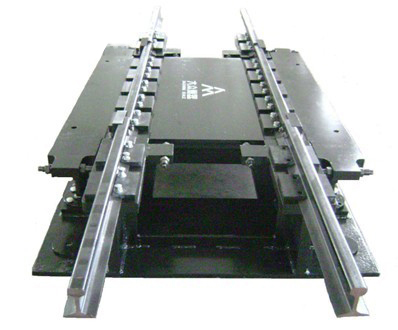

GCS系列動態電子輕軌衡由秤臺、連接防爬裝置、傳感器、接線盒、纜線、稱重顯示控制器，限位裝置，構成基本稱重系統，可以選配打印機、大屏幕顯示器和計算機稱重管理系統。
2. 系統工作原理
被稱礦車勻速通過秤臺，在重力作用下，秤臺將重力通過連接裝置準確地傳給高精度傳感器，傳感器將此重量信號轉換成與之成正比例的電壓信號，該信號通過接線盒匯總后送給顯示控制器，由顯示控制器電子電路進行數據采集，測量放大、濾波，A/D轉換，再經CPU進行數據處理，送到顯示器顯示重量數據，同時留有RS232、RS422、20mA、電流環等標準接口，以便配大屏幕、打印機和計算機稱重管理系統。

四、安裝調試

本公司產品出廠前傳感器已安裝好，傳感器與接線盒間的連線也接妥善，現場安裝只需要將秤臺到位，裝好限位座，連通接線盒到顯示器電纜，接通工作電源即可。
　具體安裝步驟如下：
 4.1 基礎檢查
 4.1.1 本產品的基礎結構為無坑式，首先按本公司提供的基礎參考圖檢查相關的安裝尺寸和承載墩的相對水平，不合格，不安裝。
 4.1.2 檢查接地電阻，必須滿足<4歐姆
 4.2 安裝前準備工作
  基礎滿足圖紙要求后才能進行安裝
 4.2.1安裝時所需工具：
起吊設備：吊車或手動葫蘆，最大起重量必須大于秤臺重量。
水淮儀
活動扳手、鋼卷尺（15m,3m）、1m鋼直尺、鋼絲鉗
地阻儀、萬用表、15~20W/220VAC內熱式烙鐵
標準砝碼（四等），總重量應大于或等于被檢衡器最大稱重的1/3，10kg 組四等砝碼一套。
100 x 100 mm木方若干。
4.2.2檢查220VAC進線電源（顯示器工作電源）
此電源必須是獨立電源(即不能與大功率設備共用一個電源，應滿足220VAC（-15%~+10% ），50HZ( ±2%)
插座接線應符合電源地與接地線（<4歐姆）分開要求。
4．3安裝
在合格基礎上劃線，首先根據安裝尺寸劃預埋件安裝中心十字線，再將限位座球臥座中心孔十字線作到板側面。
將限位座放置預埋件上，找正（將兩十字線重合），放球窩座于限位座孔內貼實，放上鋼球，在基礎合適的地方墊上木方，高度以超過限位座擋板高為限。
吊秤臺于基礎上方慢慢落下，置于木方上，檢查相關位置無誤后再輕起秤臺，抽去木方，讓傳感器上球窩正對鋼球，緩緩落下松掉鋼繩，秤臺就位完成。
檢查傳感器受力和秤臺兩端間隙應滿足：
① 所有承載點傳感器受力應均勻一致，且保持鉛垂。受力不均用墊片塞墊。
② 稱量軌與引軌間隙為3-5mm.
人站到秤臺上輕輕晃動，秤臺應活動，若不活動，則是有異物卡位，必須排除。
調整限位螺釘與秤臺擋板和基礎擋板間間隙，橫向和縱向均應滿足3mm。最后 鎖緊螺母再次進行全面檢查，完全符合要求后采用等電位焊接法，將限位座焊牢于預埋件上，如圖所示：
警告：現場焊接必須是等電位焊接，絕不允許用秤臺做焊接地線，否則將毀壞設備?。。?br /> 接上導電帶，導電帶不允許受力，且必須懸空。
4.4 接線
　　產品出廠前已將傳感器與接線盒之間連接好，現場只須把顯示器與接線盒之間連接即可。
4.5 標定調試
4.5.1 全面檢查接線，確認無誤，將DB-15插入顯示器后面對應插座位置縮緊，接通工作電源，即可進行標定調試。
   注：本公司產品出廠時進行過標定，所有參數均已設定，并進行過校準，安裝后不必重新設置參數，但必須標定校準，具體方案祥見“儀表（顯示器）說明書”
五、維修保養與注意事項
 5.1 稱重儀表、微機、打印機盡量不要在以下場合下使用:
日光直射的地方。
高溫、多塵、潮濕的地方。
震動、搖擺的地方。
　5.2 供給本機的電源必須可靠接地，確保使用安全。
　5.3 在雷電頻繁的地區，必須安裝可靠的避雷裝置，以確保操作人員的人身安全。防止雷電損壞相應的設備。
　5.4 傳感器和儀表都是靜電敏感設備，嚴禁在稱臺上進行電焊操作或其他強電場操作。
　5.5 在插拔儀表和外部設備（傳感器、打印機、大屏幕、微機）連接前，必須先切掉相應設備的電源。
　5.6 嚴禁使用強溶劑（如：苯、硝基類油）清洗機殼。機內不得注入水和雜物，以防電子元器件損壞和觸電。
