4立方混凝土攪拌運輸車簡介

混凝土攪拌車 （cement mixer,concrete mixer）用來運送建筑用混凝土的專用卡車；由于它的外形，也常被稱為田螺車。這類卡車上都裝置圓筒型的攪拌筒以運載混合后的混凝土。在運輸過程中會始終保持攪拌筒轉動，以保證所運載的混凝土不會凝固。運送完混凝土后， 通常都會用水沖洗攪拌筒內部， 防止硬化的混凝土占用空間， 使攪拌筒的容積越來越少。

4立方混凝土攪拌運輸車組成

由汽車底盤、攪拌筒、傳動系統、供水裝置、全功率取力器、攪拌筒前后支架、減速機、液壓傳動系統、進出料系統、操縱機構等部分組成。由于技術瓶頸，國產攪拌車罐體容積3m3-8m3的采用國產四大件，8m3以上容積的采用的四大件大部分為進口部件。
攪拌車組成：二類底盤、傳動系、液壓系統、機架、攪拌罐、進出料裝置、供水系統、操縱系、人梯等部分。攪拌罐前端與減速機聯接安裝在機架前臺上，后端通過滾道由安裝在機架后臺的兩個托輪支撐。

4立方混凝土攪拌運輸車參數

產品名稱：4立方混凝土攪拌運輸車   發動機型號：YC4D130-41

底盤型號：福田BJ1143VJPFA-1        發動機形式：強制循環制冷

總質量：（kg）13570                 發動機排量：4200

整車尺寸：6460*2250*3300           發動機功率：（kw）96

V*B*H（mm）                     最大標準轉率：(r/min）3200

軸距：（mm）3400                  拌筒幾何容積：（m3）6.3

前軸：（mm）1230                  最大攪拌容積：（m3）4

后懸：（mm）1830                  進料速度：（m3）≥0.5

最大爬坡度：25                    出料速度：（m3）≥0.8

最高車速：（km/h）≤83             最高轉速：（r/min）6-15

最小轉彎直徑：（m）≤15           拌筒傾角：（°）16

離合器：雙片干式常接合           拌桶最大直徑：（mm）ф1900

傳動形式：軸傳動                 減速機：HJ200.43

驅動方式：后輪驅動               液壓泵：花右40齒輪泵

轉向形式：液壓助力               液壓馬達：擺線馬達

行車制動：斷氣剎                 水箱容量：（L）180

駐車制動：氣剎制動               供水方式：氣壓送水

輪胎：825-20

4立方混凝土攪拌運輸車特點

▉匹配名有動力系統：匹配玉柴4108全功率發動機，燃油經濟，動力強勁，保養維修方便；名牌多檔變數箱，檔位分布合理，提高整車爬坡能力的前提下降低實際油耗；

▉選用國內知名零部件：采用國產石家莊科翼減速機、瑞安勝杰油泵，鎮江大力馬達；

▉有效解決爬坡溢流問題：最大的加料斗設計，更易填裝混凝土，獨特的加料斗密封設計。解決了爬坡溢流問題。

▉攪拌罐設計專業：攪拌罐設計專業：攪拌罐的大容積設計，使其具有較大的裝料空間和攪拌空間，罐體修長有效降低重心、離心力小，有很好的側面穩定性。

▉零部件耐磨性良好：后端部卸料槽覆蓋有高度耐磨材料，大大提高耐磨性與使用壽命，攪拌罐及葉片采用氬氣自動焊接技術，耐磨材料式攪拌罐及葉片使用壽命延長一倍以上。

▉沖洗加水方便：四路水路設計及罐體沖刷、罐內加水、料口料斗清洗更加方便。

▉操作方便：駕駛室兩側操縱結構設置，使裝料卸料更加方便尤其適合雨天作業和泥濘路面使用。

▉進出料系統設計合理：進出料系統采用流線設計，保證進出料流暢，無泄漏現象。在關鍵部位增設加強板，增強了耐磨性，配有鎖緊機構，使卸料槽能在適當?shù)奈恢霉潭ā?

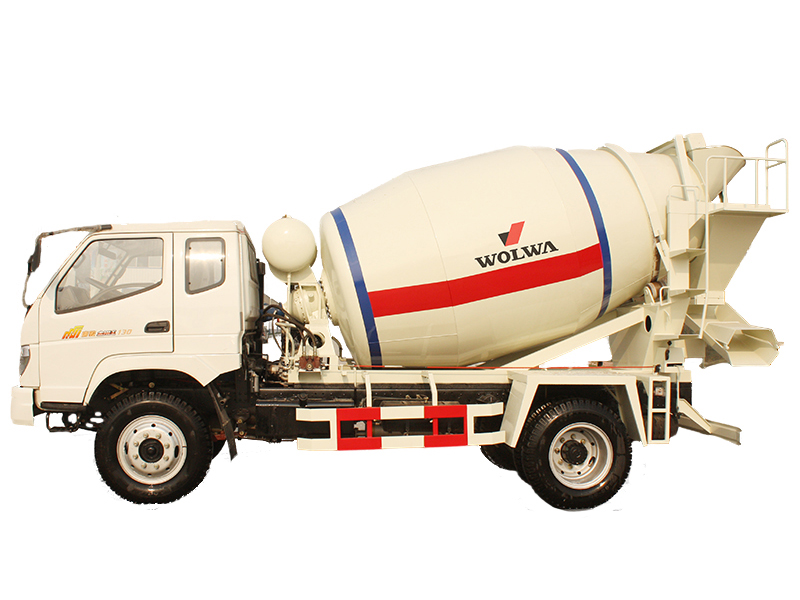

4立方混凝土攪拌運輸車實物圖
